Сварочный стол – это специализированное рабочее оборудование, предназначенное для размещения, позиционирования, фиксации и сборки металлических деталей перед сваркой и во время выполнения сварочных работ. В отличие от обычного металлического верстака, профессиональный стол для сварки обеспечивает не только устойчивую рабочую поверхность, но и возможность точного взаимного расположения заготовок с помощью упоров, струбцин, прижимов и других сборочно-сварочных приспособлений.
Качество сварного изделия зависит не только от квалификации сварщика и правильно выбранного режима сварки. Существенное значение имеют жёсткость основания, геометрия рабочей поверхности, надёжность фиксации деталей и возможность контролировать их положение во время прихватки и формирования сварных швов. Если заготовки смещаются, а стол прогибается или теряет устойчивость, возрастает риск нарушения размеров, перекосов и дополнительных операций по исправлению конструкции.
Современные сварочные столы применяются в гаражных мастерских, на предприятиях металлообработки, при изготовлении металлической мебели, ворот, ограждений, каркасов, торгового оборудования и сложных пространственных металлоконструкций. Для разных задач используются простые столы с металлической столешницей, усиленные сборочные конструкции и профессиональные модульные системы с координатной сеткой отверстий.
Hook – производитель металлического оборудования в Украине. Мы изготавливаем сварочные столы по индивидуальным размерам и согласованным техническим требованиям, учитывая особенности производства, габариты заготовок и предполагаемые нагрузки. Для элементов конструкции, не подвергающихся непосредственному сварочному воздействию, возможна порошковая покраска в необходимые цвета по каталогу RAL. Предусмотрена доставка по Украине, а также сотрудничество с оптовыми покупателями, производственными предприятиями и организациями, которым требуется оснащение нескольких рабочих мест.
Что такое сварочный стол и чем он отличается от обычного верстака
Сварочный стол представляет собой металлическую конструкцию с рабочей поверхностью, рассчитанной на размещение и фиксацию заготовок при выполнении сварочных и сборочных операций. Основное отличие от обычного верстака заключается в назначении оборудования.
Металлический верстак обычно используется для широкого перечня слесарных работ: разметки, сверления, зачистки, сборки, установки тисков и хранения инструмента. Его рабочая поверхность не обязательно имеет точную геометрию, координатные отверстия или специальные крепления для сварочной оснастки.
Профессиональный стол сварочный проектируется с учётом дополнительных требований:
- достаточной жёсткости при размещении тяжёлых металлических деталей;
- устойчивости к локальному нагреву, искрам и сварочным брызгам;
- возможности фиксации заготовок в заданном положении;
- удобного доступа к местам сварки;
- ограничения прогиба рабочей поверхности;
- совместимости с зажимами, упорами и сборочными приспособлениями;
- возможности подключения обратного сварочного кабеля по предусмотренной схеме;
- удобства очистки от окалины и загрязнений.
Для несложных работ может использоваться усиленный металлический стол без координатной системы. Однако при изготовлении повторяющихся изделий и конструкций с повышенными требованиями к геометрии специализированный сборочно-сварочный стол предоставляет значительно больше возможностей.
Почему правильный сварочный стол влияет на точность металлоконструкций
При сварке металл подвергается неравномерному нагреву и охлаждению. Это вызывает тепловое расширение, последующую усадку и появление остаточных напряжений. В результате заготовки могут изменять первоначальное положение, а готовая конструкция – отклоняться от заданной геометрии.
Жёсткий сварочный стол с правильно подобранными приспособлениями помогает:
- Зафиксировать детали перед выполнением прихваток.
- Выдержать заданные углы и расстояния.
- Уменьшить вероятность случайного смещения заготовок.
- Повторять положение элементов при серийном изготовлении.
- Упростить контроль диагоналей и основных размеров.
- Сократить время подготовки к сварке.
При этом даже профессиональная система фиксации не устраняет полностью сварочные деформации. Для получения точных изделий дополнительно необходимо соблюдать последовательность прихваток и сварки, учитывать тепловложение, применять подходящую технологию и контролировать размеры.
Конструкция сварочного стола: основные элементы
Несмотря на разнообразие моделей, большинство сварочных столов включает столешницу, несущую раму, опоры и элементы для размещения сварочной оснастки.
Металлическая столешница
Столешница – основной рабочий элемент, на котором размещаются заготовки и сборочные приспособления. Для её изготовления применяют стальные листы, плиты или специальные конструктивные системы с усилением.
К рабочей поверхности предъявляются следующие требования:
- достаточная несущая способность;
- ограниченный прогиб под рабочей нагрузкой;
- приемлемая плоскостность;
- устойчивость к эксплуатационным повреждениям;
- возможность очистки от сварочных брызг;
- совместимость с используемыми зажимами и упорами.
Толщина сварочного стола сама по себе не определяет его качество. Необходимо учитывать марку стали, размеры столешницы, расположение опор, наличие рёбер жёсткости и допустимую нагрузку. Например, сравнительно тонкая стальная поверхность на правильно рассчитанном каркасе может обеспечивать достаточную жёсткость для лёгких работ. В то же время толстая плита без соответствующего усиления и надёжного основания не гарантирует необходимой точности.
Несущая рама
Рама соединяет столешницу с опорами и воспринимает эксплуатационные нагрузки. Для изготовления часто используются стальные профильные трубы прямоугольного или квадратного сечения. Сварочный стол из профильной трубы – распространённое решение для гаражных мастерских, небольших производств и изготовления оборудования на заказ. Профильная труба позволяет формировать пространственный каркас с относительно удобной компоновкой усиливающих элементов.
При проектировании учитываются:
- сечение и толщина стенки профиля;
- длина пролётов между опорами;
- расположение поперечных связей;
- способ соединения элементов;
- характер рабочей нагрузки;
- возможность установки дополнительных приспособлений.
Конкретные размеры профильных труб выбираются расчётом, а не только исходя из габаритов столешницы.
Рёбра жёсткости
Рёбра жёсткости предназначены для повышения сопротивления конструкции изгибу и локальным деформациям. Они могут располагаться под столешницей продольно, поперечно или образовывать пространственную усиливающую систему. Наличие рёбер особенно важно для длинных столов, широких рабочих поверхностей и оборудования, рассчитанного на тяжёлые металлоконструкции. При этом неправильно расположенные усилители могут затруднять установку крепёжных элементов через отверстия столешницы. Поэтому в профессиональных перфорированных системах конструкция усиления должна быть согласована с расположением отверстий и способом фиксации оснастки.
Опоры и ножки
Опоры обеспечивают устойчивое положение сварочного стола и передачу нагрузки на основание.
В зависимости от исполнения используются:
- стационарные металлические ножки;
- регулируемые опоры;
- усиленные опорные конструкции;
- колёсные опоры с фиксацией;
- комбинированные системы перемещения и установки.
Регулируемые ножки позволяют компенсировать небольшие неровности пола. Для тяжёлых сварочных столов необходимо отдельно проверять допустимую нагрузку на каждую опору и устойчивость конструкции при неравномерном размещении заготовок.
Дополнительные элементы
В зависимости от комплектации сварочный стол может оснащаться:
- нижней полкой;
- держателями инструмента;
- кронштейнами для струбцин;
- боковыми панелями с отверстиями;
- дополнительными опорными элементами;
- защитными экранами;
- съёмными удлинителями рабочей поверхности;
- местами крепления специализированной оснастки.
Дополнительная комплектация должна улучшать удобство работы, не ограничивая доступ к сварным соединениям.
Виды сварочных столов по конструкции и назначению
Выбор типа оборудования зависит от сложности изделий, требуемой точности, массы заготовок и интенсивности эксплуатации.
Сварочный стол без отверстий
Это конструкция со сплошной металлической столешницей, установленной на жёстком каркасе.
Основные преимущества:
- сравнительно простая конструкция;
- возможность изготовления по индивидуальным размерам;
- удобство выполнения универсальных слесарно-сварочных работ;
- отсутствие необходимости приобретать специализированную систему креплений;
- возможность использования обычных струбцин и магнитных угольников.
Такие столы подходят для гаража, небольших мастерских, ремонтных работ и изготовления несложных металлических изделий. Основной недостаток – ограниченные возможности точного позиционирования и повторяемой фиксации деталей. Для сложных конструкций приходится дополнительно изготавливать шаблоны, упоры и специальные приспособления.
Сварочный стол с отверстиями
Сварочный стол с отверстиями имеет систему монтажных отверстий, предназначенных для установки совместимых зажимов, упоров и других крепёжных элементов. Отверстия могут располагаться по регулярной координатной сетке. Такая система позволяет фиксировать детали в разных положениях и повторно использовать настроенную оснастку.
Преимущества:
- удобное позиционирование заготовок;
- возможность установки модульных креплений;
- сокращение времени на подготовку повторяющихся изделий;
- гибкая перенастройка рабочего места;
- применение дополнительных опорных и угловых элементов.
Однако наличие отверстий не означает автоматически, что стол является высокоточным. Для профессионального применения важны точность расположения отверстий, их диаметр, геометрия рабочей поверхности и совместимость с оснасткой.

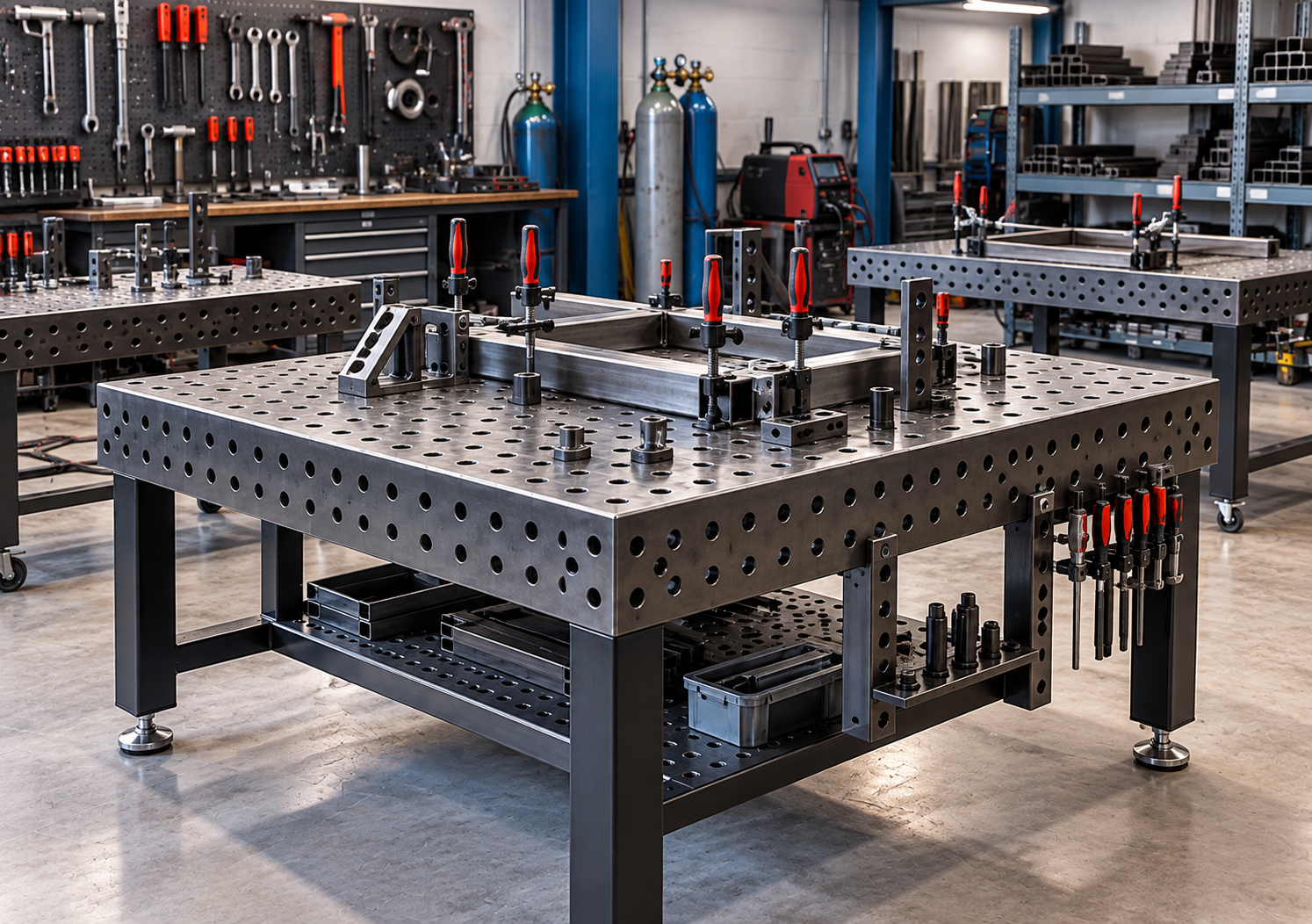

Сварочный стол 3D
Сварочный стол 3D – это модульная сборочно-сварочная система, позволяющая фиксировать детали не только на горизонтальной рабочей поверхности, но и в пространстве с использованием дополнительных угольников, упоров, призм и других элементов. В отличие от обычного перфорированного стола, 3D-система предназначена для пространственного позиционирования заготовок по нескольким координатам.
Отверстия могут располагаться как на верхней плоскости, так и на боковых поверхностях столешницы. Это позволяет создавать многоуровневые сборочные схемы.
Такие столы применяются при изготовлении:
- пространственных металлических каркасов;
- рам сложной формы;
- сварных корпусов;
- металлических конструкций с повторяющимися размерами;
- промышленного оборудования;
- серийных сборочных узлов.
Важно понимать, что обозначение 3D не является универсальным подтверждением определённого класса точности. При выборе необходимо проверять технические характеристики конкретной системы.
Сборочно-сварочный стол с крепёжными элементами
Сборочно-сварочный стол с крепёжными элементами представляет собой рабочую систему, включающую столешницу и набор приспособлений для фиксации заготовок.
В комплект могут входить:
- быстрозажимные струбцины;
- винтовые прижимы;
- упорные угольники;
- фиксирующие пальцы;
- опорные блоки;
- призмы для круглых деталей;
- удлинители;
- специальные монтажные элементы.
Главное преимущество такой системы заключается в возможности собирать изделия по повторяемым схемам. Для серийного производства это особенно важно, поскольку сокращает время разметки и установки деталей.
Стационарный сварочный стол
Стационарные конструкции устанавливаются на постоянном рабочем месте. Они подходят для мастерских и производственных участков, где регулярно выполняются однотипные или тяжёлые сварочные операции.
Преимущества:
- высокая устойчивость при правильном проектировании;
- возможность установки массивной столешницы;
- удобство организации постоянного рабочего места;
- возможность применения тяжёлой оснастки.
Основной недостаток – ограниченная мобильность.
Мобильный сварочный стол
Мобильные конструкции оснащаются колёсами или специальными элементами перемещения. Они удобны для небольших мастерских, где рабочее пространство используется для разных операций. Однако колёсные опоры должны соответствовать полной массе стола, заготовок и оборудования. Перед выполнением сварочных работ необходимо обеспечить устойчивое положение конструкции. Колёсные тормоза сами по себе не всегда исключают смещение или раскачивание, поэтому для тяжёлых работ могут потребоваться дополнительные регулируемые опоры.
Сравнение основных видов сварочных столов
| Вид сварочного стола | Основное назначение | Преимущества | Ограничения |
| Со сплошной столешницей | Ремонт, универсальная сварка | Простота и универсальность | Меньше возможностей фиксации |
| С монтажными отверстиями | Сборка и сварка конструкций | Модульная установка оснастки | Требуется совместимая система креплений |
| 3D-сварочный стол | Пространственные и серийные изделия | Точное позиционирование в нескольких направлениях | Более высокая стоимость системы |
| Стационарный | Постоянное рабочее место | Устойчивость и возможность усиления | Сложность перемещения |
| Мобильный | Гибкое использование мастерской | Удобство перемещения | Дополнительные требования к устойчивости |
| Изготовленный на заказ | Специализированные задачи | Адаптация под конкретное производство | Необходимость согласования проекта |
Размеры сварочного стола, как выбрать длину, ширину и высоту
Размеры сварочного стола определяются габаритами обрабатываемых деталей, характером операций и доступным пространством мастерской. Слишком маленькая столешница ограничивает возможности сборки. Слишком большая конструкция занимает полезную площадь, увеличивает массу оборудования и может затруднять доступ к центральной части рабочей поверхности.
Длина и ширина столешницы
Для предварительного выбора можно рассматривать следующие типоразмеры.
| Размер столешницы | Возможное применение |
| 800 × 600 мм | Небольшие детали, гаражные работы |
| 1000 × 600 мм | Ремонт и универсальные сварочные операции |
| 1200 × 800 мм | Мастерские, изготовление рам и кронштейнов |
| 1500 × 1000 мм | Металлоконструкции среднего размера |
| 2000 × 1000 мм | Производственные участки, длинномерные заготовки |
| 2400 × 1200 мм | Крупные изделия и специализированные задачи |
Указанные размеры являются примерами для проектирования и не означают наличие всех перечисленных моделей в стандартном ассортименте Hook.
Сварочный стол 2000х1000 – особенности применения
Сварочный стол 2000х1000 – востребованный формат для работы с рамами, каркасами и металлическими изделиями сравнительно большой длины.
Рабочая поверхность размером 2000 × 1000 мм имеет площадь:
2,0 × 1,0 = 2 м².
Такой стол позволяет размещать длинные профильные трубы, собирать прямоугольные рамы и использовать несколько точек фиксации.
Однако размер 2000 × 1000 мм не определяет грузоподъёмность. Два стола одинаковых габаритов могут существенно отличаться по толщине столешницы, конструкции рамы, количеству рёбер жёсткости и допустимой нагрузке. Для тяжёлых изделий необходимо отдельно рассчитывать несущую способность и прогиб.
Как выбрать рабочую высоту
Высота сварочного стола влияет на положение тела сварщика, удобство доступа к швам и утомляемость при длительной работе. При слишком низком столе работнику приходится часто наклоняться. При слишком высоком затрудняется работа с массивными деталями и выполнение отдельных сварочных операций.
Для предварительного выбора можно рассматривать рабочую высоту примерно 750–950 мм, но оптимальное значение определяется ростом оператора, размерами изделия и способом выполнения работ.
| Характер работ | Особенности выбора высоты |
| Сварка небольших деталей | Удобство точного позиционирования и работы руками |
| Сборка крупных рам | Возможность доступа к деталям со всех сторон |
| Работа с тяжёлыми заготовками | Удобство установки и перемещения изделий |
| Серийная сборка | Соответствие повторяющимся операциям |
| Работа сидя | Индивидуальный расчёт высоты и пространства для ног |
При проектировании желательно учитывать не только высоту столешницы, но и высоту самих заготовок, установленных на оснастке.
Толщина столешницы сварочного стола
Толщина металла – один из наиболее часто обсуждаемых параметров при выборе оборудования. Однако универсальной толщины, подходящей для всех сварочных работ, не существует.
Для предварительного проектирования можно рассматривать следующие варианты.
| Толщина стальной столешницы | Возможное применение | Особенности |
| 4–5 мм | Лёгкие сварочные и ремонтные работы | Требует проверки жёсткости и расположения опор |
| 6–8 мм | Универсальные мастерские | Может применяться с усиленным каркасом |
| 10–12 мм | Более тяжёлые сборочные работы | Увеличенная масса и потенциальная жёсткость |
| 15–20 мм | Тяжёлые и специализированные конструкции | Требуется расчёт всей несущей системы |
| Более 20 мм | Профессиональные системы специального назначения | Большая масса, повышенные требования к обработке |
Важно – таблица не устанавливает допустимые нагрузки для указанных толщин. Несущая способность определяется расчётом конкретной конструкции.
Почему нельзя выбирать стол только по толщине листа
Предположим, рассматриваются две конструкции одинакового размера. Первая имеет сравнительно толстую столешницу, но большое расстояние между опорами. Вторая оснащена более тонкой столешницей, однако имеет правильно рассчитанные рёбра жёсткости. В зависимости от конструкции второй вариант может обеспечивать меньший прогиб при определённых нагрузках.
Поэтому при выборе необходимо оценивать всю систему: столешницу, раму, усилители, опоры и соединения.
Как толщина влияет на массу стола
Для оценки массы сплошной стальной плиты можно использовать формулу:
Масса = длина × ширина × толщина × плотность стали.
Для примера рассмотрим столешницу 2000 × 1000 мм толщиной 10 мм. При условной плотности стали 7850 кг/м³:
2,0 × 1,0 × 0,01 × 7850 = 157 кг.
Следовательно, масса только сплошной стальной плиты составит приблизительно 157 кг. Без учёта отверстий, рёбер жёсткости, рамы и опор. Если толщина увеличивается до 15 мм, масса аналогичной сплошной плиты составит приблизительно 235,5 кг.
Таким образом, увеличение толщины существенно влияет на массу оборудования, транспортировку и требования к основанию.
Монтажные отверстия сварочного стола – диаметр и шаг
Система монтажных отверстий определяет совместимость сварочного стола с крепёжными приспособлениями. Для профессиональных модульных систем встречаются различные стандартизированные внутри конкретных линеек решения. На рынке широко распространены системы с отверстиями номинального диаметра 16 мм и 28 мм. Однако одинаковый номинальный диаметр ещё не гарантирует совместимость оснастки разных производителей.
Система отверстий 16 мм
Такие системы часто используются для относительно компактных сборочных задач и более лёгкой оснастки. Преимущества могут включать меньшие размеры крепёжных элементов и удобство работы с небольшими деталями.
Система отверстий 28 мм
Системы с отверстиями 28 мм широко применяются в профессиональной сборочно-сварочной оснастке. Они могут использоваться для массивных крепёжных элементов, упоров и пространственных приспособлений. При этом нельзя определять допустимую нагрузку только по диаметру отверстия.
Шаг монтажных отверстий
Шаг – это расстояние между центрами соседних отверстий. В зависимости от системы могут применяться координатные сетки с шагом 50, 100 мм и другими значениями. Некоторые конструкции используют комбинированное расположение отверстий.
Для выбора необходимо учитывать:
- диаметр отверстий;
- расстояние между их центрами;
- точность расположения;
- толщину столешницы;
- конструкцию боковых поверхностей;
- совместимость с фиксирующими пальцами и упорами;
- возможность установки оснастки без препятствий со стороны рёбер жёсткости.
Почему точность отверстий важнее их количества
Если отверстия расположены с заметными отклонениями, сборочные приспособления могут не обеспечивать необходимую повторяемость. Для изготовления точных металлических изделий важны не только размеры отверстий, но и допуски на их положение относительно базовых поверхностей. Поэтому при выборе профессионального сварочного 3D-стола необходимо запрашивать подтверждённые характеристики точности, а не ориентироваться исключительно на фотографии перфорированной столешницы.
Плоскостность рабочей поверхности и точность сборки
Плоскостность – характеристика, показывающая отклонение рабочей поверхности от идеальной плоскости. Для обычных сварочных работ требования к плоскостности могут быть сравнительно умеренными.
Для сборки изделий с точными размерами и повторяющейся геометрией этот параметр приобретает особое значение.
Важно различать:
- плоскостность столешницы;
- горизонтальность установленного стола;
- точность расположения отверстий;
- перпендикулярность базовых поверхностей;
- повторяемость установки приспособлений.
Это разные характеристики.
Даже идеально горизонтально установленный стол может иметь локальные отклонения плоскостности. И наоборот, столешница с хорошей плоскостностью может быть установлена с наклоном. Для ответственных сборочных операций необходимо контролировать обе характеристики.
Может ли сварочный стол деформироваться от нагрева
Да.
При локальном нагреве металл расширяется, а после охлаждения сокращается. Если сварочные работы сопровождаются значительным тепловложением непосредственно в столешницу, возможно появление температурных деформаций. Для снижения риска необходимо соблюдать технологию сварки, избегать неоправданного нагрева базовой поверхности и использовать соответствующие подкладки и приспособления.
Профессиональная столешница не является абсолютно нечувствительной к температуре.
Как рассчитать допустимую нагрузку на сварочный стол
Допустимая нагрузка – важнейший технический параметр, который должен определяться для конкретной конструкции.
Она зависит от:
- размеров столешницы;
- толщины и марки стали;
- расположения рёбер жёсткости;
- сечения элементов каркаса;
- качества соединений;
- количества и расположения опор;
- характера распределения массы;
- возможных динамических воздействий.
Равномерная и сосредоточенная нагрузка
При равномерной нагрузке масса распределяется по значительной площади столешницы. Сосредоточенная нагрузка действует на ограниченный участок. Например, металлическая рама массой 200 кг, установленная на нескольких широко расположенных опорах, создаёт другую схему нагружения, чем компактный металлический блок той же массы. Поэтому паспортная грузоподъёмность стола должна рассматриваться вместе с условиями её определения.
Пример расчёта рабочей массы
Предположим, на столе размещаются:
- металлическая рама – 180 кг;
- крепёжная оснастка – 35 кг;
- дополнительные детали – 25 кг.
Общая масса:
180 + 35 + 25 = 240 кг.
Это только расчётная масса размещённых предметов. Она не является достаточным основанием для выбора стола с номинальной грузоподъёмностью ровно 240 кг.
Дополнительно необходимо учитывать распределение нагрузки, динамические воздействия, собственную массу оборудования, условия эксплуатации и требования производителя.
Почему нельзя самостоятельно назначать грузоподъёмность
Визуально массивный стол не обязательно рассчитан на большие нагрузки. Определяющим может оказаться не толщина столешницы, а прочность сварного соединения, устойчивость опоры или локальный прогиб. Поэтому при заказе сварочного стола желательно согласовывать расчётную нагрузку и условия её приложения с производителем.
Нагрузка на пол мастерской
Масса тяжёлого сварочного стола вместе с заготовками передаётся через опоры на пол. Для оборудования с большой массой необходимо проверять допустимую нагрузку на основание и локальное давление в местах установки опор. Особенно важно учитывать это при размещении оборудования на перекрытиях и в помещениях, не предназначенных для тяжёлого промышленного оснащения.
Как выбрать сварочный стол для гаража
Для гаражной мастерской обычно важны компактность, универсальность и возможность выполнять разные работы на одном месте.
При выборе следует учитывать:
- Доступную площадь.
- Размеры наиболее крупных заготовок.
- Необходимость перемещения стола.
- Наличие сварочного аппарата и другого оборудования.
- Способ хранения инструмента.
- Предполагаемую массу изделий.
- Требования к фиксации деталей.
Для несложных работ может подойти сварочный стол со сплошной металлической поверхностью. Если регулярно изготавливаются одинаковые рамы, кронштейны и другие изделия, стоит рассмотреть конструкцию с монтажными отверстиями.
Нужен ли в гараже 3D-сварочный стол
Не всегда.
Если сварка выполняется эпизодически, а изделия имеют простую форму, приобретение профессиональной модульной системы может быть экономически неоправданным.
Однако для регулярной сборки пространственных конструкций и повторяющихся деталей 3D-система способна значительно облегчить фиксацию. Решение следует принимать исходя из характера работ, а не только технической сложности оборудования.
Как выбрать сварочный стол для мастерской
Для небольшая производственная мастерская важно учитывать интенсивность использования. Если на одном столе ежедневно выполняются разные заказы, полезна возможность быстрой перенастройки оснастки.
В таких условиях особенно удобны:
- столешницы с монтажными отверстиями;
- съёмные упоры;
- быстрозажимные приспособления;
- регулируемые опоры;
- дополнительные рабочие поверхности;
- держатели инструмента.
Размеры стола выбирают по наиболее типичным изделиям, а не обязательно по самой крупной конструкции, которая изготавливается несколько раз в год. Для редких крупногабаритных заказов иногда экономичнее использовать дополнительные опоры или временную сборочную систему.
Сварочные столы для промышленного производства
На производственных предприятиях сварочный стол является частью технологического процесса. При выборе необходимо учитывать не только размеры и нагрузку, но и производительность рабочего места.
Особое значение имеют:
- повторяемость установки деталей;
- время переналадки;
- совместимость с производственной оснасткой;
- удобство работы нескольких операторов;
- возможность интеграции в технологическую линию;
- ремонтопригодность;
- доступность сменных комплектующих.
Сварочный стол для серийного изготовления
При серийном производстве одинаковых изделий основная задача – обеспечить повторяемое расположение деталей. Для этого используются фиксирующие упоры, шаблоны, прижимы и другие элементы оснастки. После настройки приспособлений оператор может устанавливать новые заготовки в предусмотренные положения, сокращая количество повторных измерений. Однако контроль качества готовых изделий всё равно необходим.
Сварочный стол для производства торгового оборудования
При изготовлении торговых стеллажей, стоек, металлических рам и каркасов важна точность взаимного расположения элементов.
Например, при сварке рам для торгового оборудования необходимо контролировать:
- длину и ширину конструкции;
- прямоугольность;
- совпадение монтажных точек;
- расположение поперечных элементов;
- отсутствие недопустимых перекосов.
Использование сборочно-сварочного стола с правильно настроенной оснасткой помогает организовать повторяемый технологический процесс.
Комплектация сварочного стола, какие приспособления необходимы
Даже качественная столешница не обеспечивает всех возможностей сборки без соответствующей оснастки.
Сварочные струбцины
Струбцины используются для прижима деталей к рабочей поверхности или дополнительным опорам. Они могут быть винтовыми, рычажными, быстрозажимными и специализированными.
При выборе учитываются:
- усилие прижима;
- рабочий диапазон;
- конструкция контактных поверхностей;
- удобство установки;
- совместимость со столом.
Слишком большое усилие прижима может деформировать тонкостенные заготовки, поэтому фиксация должна соответствовать особенностям детали.
Упорные угольники
Угольники позволяют позиционировать элементы под заданным углом. Они особенно полезны при сборке прямоугольных рам и пространственных каркасов. Для профессиональных систем могут применяться угольники различной высоты и конфигурации.
Фиксирующие пальцы
Фиксирующие пальцы используются для соединения элементов оснастки с отверстиями стола. Они должны соответствовать конкретной системе крепления. Несовместимые элементы могут не обеспечивать надёжную фиксацию.
Опорные блоки
Опорные блоки позволяют поднимать детали над столешницей, формировать дополнительные уровни и обеспечивать доступ к отдельным участкам изделия.
Призмы для труб
Призматические опоры используются для позиционирования круглых труб и цилиндрических деталей. Они помогают уменьшить вероятность перекатывания заготовок во время сборки.
Магнитные угольники
Магнитные приспособления могут быть полезны для предварительного позиционирования небольших металлических деталей. Однако их не следует автоматически рассматривать как замену механическим зажимам при ответственной сборке. Надёжность фиксации зависит от геометрии детали, состояния поверхности и характеристик магнита.
Защитные экраны
Сварочные экраны используются для ограничения воздействия опасного оптического излучения и брызг на окружающих работников. Они должны соответствовать условиям рабочего места и применимым требованиям безопасности.
Безопасность при эксплуатации сварочного стола
Рабочее место сварщика должно соответствовать требованиям электробезопасности, пожарной безопасности и охраны труда.
При эксплуатации необходимо учитывать следующие правила:
- Устойчивость оборудования. Перед работой проверяют положение стола, состояние опор и надёжность крепления элементов.
- Сварочная электрическая цепь. Обратный сварочный кабель подключают по инструкции к сварочному оборудованию, обеспечивая надёжный контакт. Нельзя использовать случайные электрические пути через подшипники, инженерные коммуникации или защитное заземление вместо предусмотренного обратного проводника.
- Пожарная безопасность. Рядом с рабочим местом не должны находиться незащищённые горючие материалы.
- Вентиляция. При сварке необходимо обеспечивать удаление сварочных аэрозолей и газов с учётом применяемого процесса и материалов.
- Средства индивидуальной защиты. Используются соответствующие сварочные маски, перчатки, защитная одежда и другие необходимые средства.
- Работа с тяжёлыми заготовками. Подъём и перемещение массивных деталей должны выполняться с применением подходящих грузоподъёмных средств и безопасных методов работы.
- Состояние поверхности. Перед началом работ удаляют посторонние предметы, загрязнения и элементы, мешающие надёжной установке деталей.
Порошковая покраска сварочных столов по каталогу RAL
Для защиты и декоративного оформления металлических элементов сварочного стола может применяться порошковая покраска. Hook предлагает возможность выбора цвета покрытия по каталогу RAL при изготовлении оборудования на заказ. При этом важно учитывать особенности сварочных работ.
Рабочую поверхность, непосредственно контактирующую с заготовками, сварочными брызгами и крепёжной оснасткой, обычно не покрывают обычной декоративной порошковой краской. Такое покрытие может повреждаться от высоких температур, искр и механического воздействия.
Порошковую покраску целесообразно применять для:
- несущей рамы;
- ножек;
- нижних полок;
- внешних защитных панелей;
- других элементов, не подвергающихся прямому сварочному воздействию.
Цвет можно подобрать под оформление производственного помещения или корпоративный стиль предприятия.
Сварочный стол – цена и факторы формирования стоимости
Сварочный стол – цена которого зависит от конструкции, размеров и технических характеристик – должен оцениваться не только по стоимости металлической столешницы. Два стола одинаковых габаритов могут существенно отличаться по сложности изготовления и возможностям эксплуатации.
Что влияет на стоимость
- Размеры столешницы. Чем больше длина и ширина, тем выше расход материалов и требования к конструкции.
- Толщина металла. Более массивная столешница увеличивает массу и стоимость материалов.
- Конструкция рамы. Усиленные каркасы требуют дополнительных профилей и производственных операций.
- Наличие монтажных отверстий. Изготовление точной координатной сетки требует соответствующего оборудования и контроля геометрии.
- Требования к точности. Чем строже допуски на плоскостность и расположение отверстий, тем выше требования к технологии изготовления и контролю.
- Тип опор. Регулируемые ножки, колёсные опоры и дополнительные стабилизирующие элементы влияют на стоимость.
- Комплектация. Струбцины, упоры, угольники и другие приспособления могут составлять значительную часть бюджета.
- Индивидуальное проектирование. Нестандартная конструкция может потребовать дополнительных расчётов и подготовки производства.
- Объём заказа. Серийное изготовление нескольких одинаковых столов может отличаться по себестоимости от единичного производства.
Почему дешёвый сварочный стол не всегда выгоден
При сравнении предложений необходимо учитывать не только первоначальную стоимость, но и условия эксплуатации. Недостаточная жёсткость, неудобная высота или ограниченные возможности фиксации могут увеличивать время сборки изделий. Для производственного предприятия это означает дополнительные трудозатраты. Поэтому профессиональный сварочный стол следует выбирать с учётом реальных технологических задач и ожидаемой интенсивности использования.
Где купить сварочный стол в Украине
Если необходимо купить сварочный стол, прежде всего, следует определить его назначение.
Для гаража может подойти компактная конструкция со сплошной столешницей.
Для мастерской, где регулярно изготавливаются металлические рамы и каркасы, целесообразно рассмотреть усиленный стол с возможностью установки сборочной оснастки.
Для серийного производства могут потребоваться специализированные модульные системы с согласованными требованиями к точности.
Перед заказом рекомендуется уточнить:
- длину и ширину рабочей поверхности;
- необходимую высоту;
- толщину и материал столешницы;
- предполагаемую массу заготовок;
- наличие монтажных отверстий;
- диаметр и шаг отверстий;
- требуемую точность;
- тип опор;
- комплектацию крепёжными элементами;
- условия изготовления и доставки.
Купить сварочный стол непосредственно у производителя
Наша фирма изготавливает металлические сварочные столы в Украине. Мы предлагаем производство оборудования по индивидуальным размерам и согласованным техническим требованиям. При заказе можно обсудить конструкцию рамы, толщину столешницы, наличие отверстий, дополнительные элементы и цвет порошкового покрытия несущих частей. Возможна доставка по Украине. Для расчёта стоимости желательно предоставить чертёж, эскиз или описание предполагаемых работ.
Сравнение сварочного стола и металлического верстака
| Критерий | Сварочный стол | Металлический верстак |
| Основное назначение | Сварка и сборка металлических изделий | Универсальные слесарные работы |
| Рабочая поверхность | Металлическая, рассчитанная под конкретные сварочные задачи | Может быть металлической, деревянной или комбинированной |
| Монтажные отверстия | Часто предусмотрены в специализированных моделях | Обычно не являются основной частью конструкции |
| Крепёжная оснастка | Может использовать модульные системы фиксации | Обычно используются тиски и универсальные зажимы |
| Точность позиционирования | Зависит от класса стола и оснастки | Зависит от конструкции и дополнительных приспособлений |
| Устойчивость к сварочному воздействию | Учитывается при проектировании | Не всегда предусмотрена |
| Применение | Сварочные участки, металлообработка | Ремонт, слесарные и монтажные работы |
Для мастерской, где выполняются как сварочные, так и слесарные операции, иногда целесообразно предусмотреть отдельные рабочие места. Это помогает избежать повреждения точной сборочной поверхности при выполнении грубых механических работ.
Сварочный стол на заказ – когда индивидуальное изготовление выгоднее
Стандартный сварочный стол подходит не для всех производственных задач. Индивидуальное изготовление особенно полезно, когда необходимо учитывать нестандартные размеры изделий, ограниченное пространство мастерской или специфическую систему крепления.
Когда стоит заказать нестандартную конструкцию
Изготовление сварочного стола на заказ целесообразно, если:
- требуется определённая длина или ширина;
- необходима нестандартная рабочая высота;
- планируется установка специализированной оснастки;
- требуется усиленный каркас;
- оборудование должно размещаться в ограниченном пространстве;
- необходимо изготовить несколько одинаковых рабочих мест;
- требуется согласовать конструкцию с технологическим процессом предприятия.
Какие данные нужны для изготовления
Для предварительного расчёта желательно указать:
- Габариты столешницы.
- Предпочтительную рабочую высоту.
- Максимальную массу и размеры заготовок.
- Характер распределения нагрузки.
- Наличие монтажных отверстий.
- Требуемую систему крепления.
- Необходимую точность.
- Тип опор.
- Дополнительную комплектацию.
- Количество столов в заказе.
Если точные характеристики неизвестны, их можно определить при согласовании технического задания.
Производство сварочных столов Hook
Мы производитель сварочных столов и металлического оборудования в Украине, выполняем изготовление по индивидуальным размерам, учитывая назначение рабочего места и требования заказчика.
В зависимости от согласованного проекта могут предусматриваться:
- усиленная металлическая рама;
- столешница необходимой толщины;
- монтажные отверстия;
- рёбра жёсткости;
- регулируемые опоры;
- дополнительные полки;
- крепления для приспособлений;
- порошковая покраска элементов каркаса в цвета RAL.
Технические характеристики, включая допустимую нагрузку, геометрическую точность и совместимость с оснасткой, определяются для конкретного изделия и согласовываются до изготовления.
Предусмотрена доставка по Украине.
Приглашаем к сотрудничеству оптовых покупателей, производственные предприятия, мастерские, дилеров торгового и промышленного оборудования, а также организации, заинтересованные в серийном изготовлении металлических конструкций.
FAQ – часто задаваемые вопросы о сварочных столах
Что такое сварочный стол?
Сварочный стол – специализированная металлическая конструкция для размещения, фиксации и сборки деталей при сварочных работах. Профессиональные модели могут иметь систему монтажных отверстий и комплект приспособлений для точного позиционирования заготовок.
Чем сварочный стол отличается от обычного верстака?
Сварочный стол проектируется с учётом сварочного воздействия, фиксации заготовок и требований к сборке металлоконструкций. Обычный верстак предназначен преимущественно для универсальных слесарных и ремонтных работ.
Какую толщину металла выбрать для сварочного стола?
Толщина зависит от размеров столешницы, конструкции рамы, характера нагрузки и требуемой жёсткости. Для лёгких работ могут рассматриваться сравнительно тонкие стальные листы с усилением, а для тяжёлых производственных задач – более массивные плиты. Окончательный выбор необходимо подтверждать расчётом.
Какой сварочный стол лучше для гаража?
Для небольшого гаража часто подходит компактный металлический стол с устойчивым каркасом и удобной рабочей высотой. Если регулярно изготавливаются одинаковые металлические конструкции, полезна система монтажных отверстий.
Какие размеры сварочного стола наиболее удобны?
Универсального размера не существует. Для небольших мастерских можно рассматривать столешницы 1000 × 600 или 1200 × 800 мм, а для более крупных изделий – 1500 × 1000 или 2000 × 1000 мм. Выбор зависит от размеров заготовок и доступного пространства.
Для чего нужен сварочный стол 2000х1000?
Стол размером 2000 × 1000 мм удобен для сборки рам, каркасов и других сравнительно длинных металлоконструкций. Допустимая нагрузка зависит от конкретной конструкции.
Что такое сварочный 3D-стол?
Это модульная сборочно-сварочная система, позволяющая фиксировать детали в пространстве с помощью отверстий, угольников, упоров и других приспособлений.
Чем отличается 3D-сварочный стол от обычного стола с отверстиями?
Обычный перфорированный стол обеспечивает установку оснастки на рабочей поверхности. Профессиональная 3D-система дополнительно предусматривает пространственное позиционирование с использованием совместимых крепёжных элементов и боковых базовых поверхностей.
Какие отверстия используются в сварочных столах?
В распространённых модульных системах встречаются отверстия номинального диаметра 16 и 28 мм. Конкретный диаметр, шаг и допуски зависят от производителя и выбранной системы.
Какой шаг отверстий лучше?
Выбор шага зависит от размеров заготовок, требуемой точности позиционирования и используемой оснастки. Встречаются системы с шагом 50 и 100 мм, а также другие схемы расположения отверстий.
Можно ли использовать крепления одного производителя на столе другого?
Не всегда. Даже одинаковый номинальный диаметр отверстий не гарантирует совместимость. Необходимо проверять фактические размеры, допуски и конструкцию фиксирующих элементов.
Какую нагрузку выдерживает сварочный стол?
Допустимая нагрузка зависит от столешницы, рамы, опор и распределения массы. Её нельзя достоверно определить только по внешнему виду или толщине металла.
Можно ли изготовить сварочный стол из профильной трубы?
Да. Профильные трубы широко применяются для изготовления несущих рам сварочных столов. Сечение и толщина стенки выбираются по расчётной нагрузке и размерам конструкции.
Что лучше – стационарный или мобильный сварочный стол?
Стационарный стол подходит для постоянного рабочего места и тяжёлых задач. Мобильный удобен в небольших мастерских, но требует особого внимания к устойчивости и допустимой нагрузке на колёсные опоры.
Можно ли красить сварочный стол порошковой краской?
Порошковую покраску можно применять для рамы, ножек и других элементов, не подвергающихся прямому сварочному воздействию. Рабочую поверхность обычно оставляют без обычного декоративного покрытия.
Какие приспособления нужны для сварочного стола?
Наиболее востребованы струбцины, упоры, угольники, фиксирующие пальцы, опорные блоки и призмы. Комплектация зависит от характера изделий и системы крепления.
От чего зависит цена сварочного стола?
Цена зависит от размеров, толщины столешницы, конструкции каркаса, наличия отверстий, требований к точности, комплектации и объёма заказа.
Где купить сварочный стол в Украине?
Купить сварочный стол можно у производителя Hook. Мы изготавливаем металлическое оборудование по индивидуальным размерам и согласованным техническим требованиям с доставкой по Украине.
Можно ли заказать сварочный стол нестандартного размера?
Да. Наш завод предлагает изготовление сварочных столов на заказ, включая нестандартные габариты, усиленные конструкции и дополнительные элементы.
Можно ли заказать несколько одинаковых сварочных столов оптом?
Да. Мы готовы сотрудничать с оптовыми покупателями, производственными предприятиями и организациями, которым необходимо оснащение нескольких рабочих мест. Условия изготовления и поставки согласовываются индивидуально.
Заключение
Сварочный стол – важный элемент оснащения гаражной мастерской, сварочного участка и промышленного производства. Его конструкция влияет на удобство фиксации заготовок, точность сборки, повторяемость операций и безопасность рабочего места.
При выборе необходимо учитывать размеры и толщину столешницы, жёсткость каркаса, наличие монтажных отверстий, требования к плоскостности, допустимую нагрузку и совместимость с крепёжными приспособлениями.
Для универсальных ремонтных работ может быть достаточно усиленного стола со сплошной металлической поверхностью. Для регулярного изготовления рам и каркасов удобнее конструкции с монтажными отверстиями. Для сложной пространственной и серийной сборки целесообразно рассмотреть профессиональные 3D-системы.
Hook – производитель сварочных столов в Украине. Мы предлагаем изготовление оборудования по индивидуальным размерам, возможность выбора конструкции и комплектации, порошковую покраску элементов каркаса в цвета RAL и доставку по Украине.
Чтобы купить сварочный стол или заказать изготовление по собственному проекту, определите предполагаемые размеры, рабочую нагрузку и необходимые крепёжные элементы. Это позволит подобрать конструкцию, соответствующую реальным производственным задачам, и получить обоснованный расчёт стоимости.
Приглашаем к сотрудничеству частных заказчиков, мастерские, производственные предприятия и оптовых покупателей.
